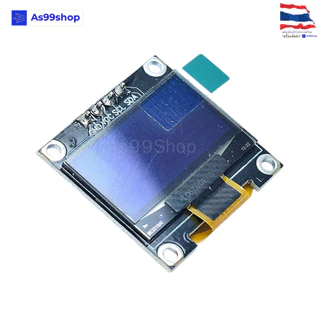

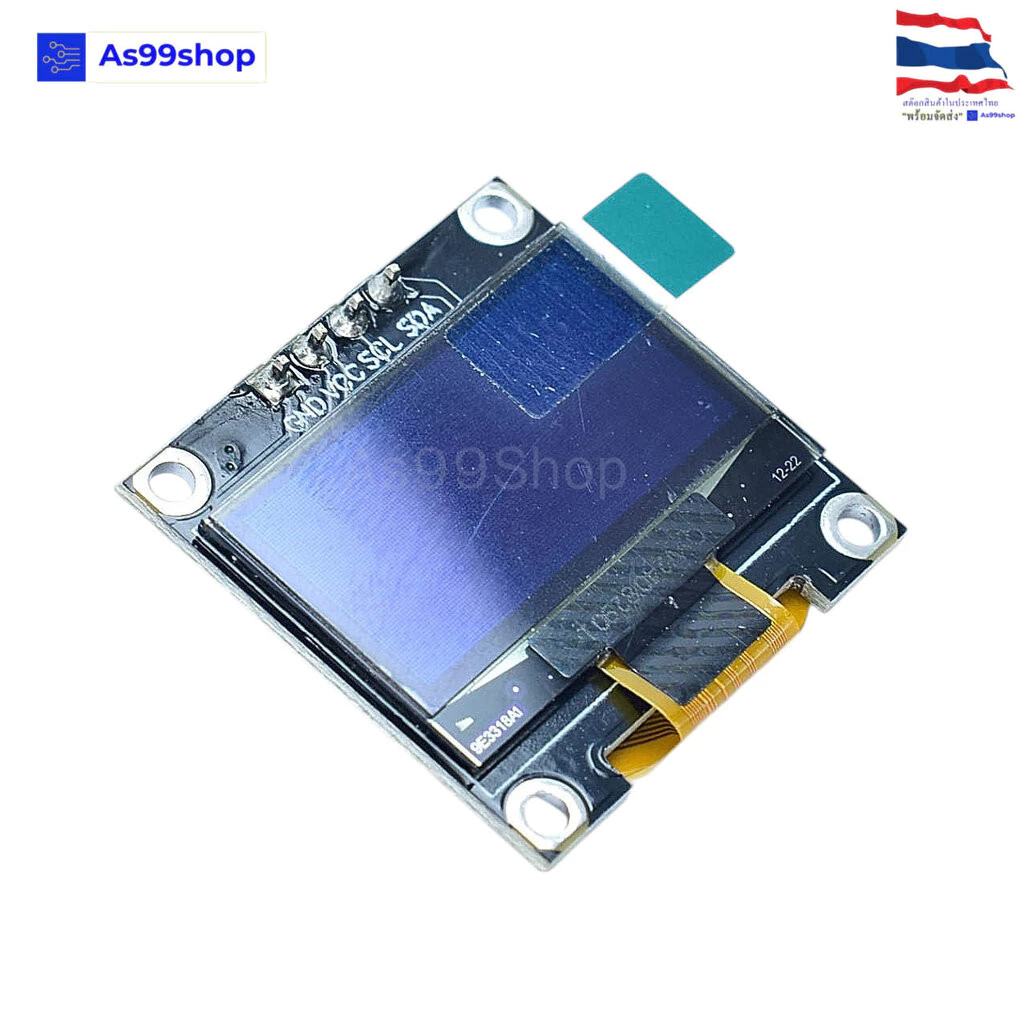

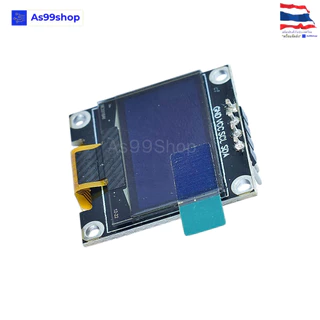

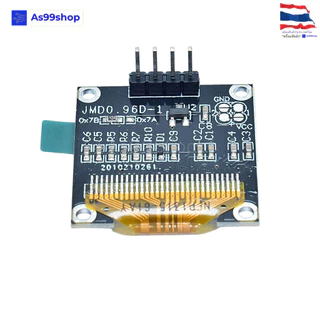

จอแสดงผล OLED ขนาด 0.96 นิ้ว แบบ I2C สีขาว

จอแสดงผล OLED ขนาด 0.96 นิ้ว แบบ I2C สีขาว ; OLED Display I2C Module 0.96 inch (128x64 pixel "White) 3.3-5Volt Driver SSD1306 รุ่นที่ใช้ทดสอบ Uno-R3,Nano v3 ,Esp8266 NodeMcu **driver อาจมีการเปลี่ยนแปลง** specification : - Needn't backlight, the display unit can self-luminous - High resolution: 128 * 64 - Viewing angle: 160 - Supports many control chip: Fully compatible with Arduino, 51 Series, MSP430 Series, STM32 / 2, CSR IC, etc. - Ultra-low power consumption: full screen lit 0.08W - Voltage: 3V ~ 5V DC - Working Temperature: -30 ? ~ 70 ? - Module Size: 27.0MM * 27.0MM * 4.1MM - I2C/IIC Interface, need 2 IO only. - Driver IC: SSD1306 - white color - I2C address 0x3C ติดตั้ง library ก่อนใช้งาน Adafruit display library:https://github.com/adafruit/Adafruit_SSD1306 Adafruit GFX library: https://github.com/adafruit/Adafruit-GFX-Library เมื่อติดตั้ง library แล้วต้องแก้ไขไฟล์ ตามขนาดของ OLED ต่อวงจรตามรูป Code:ทดสอบข้อความ /* Arduino with Test OLED module white SSD1306 driver I2C High resolution: 12864 pixel For complete project details, visit:Arduinoshop99 */ #include "Wire.h" #include "Adafruit_GFX.h" #include "Adafruit_SSD1306.h" #include "Fonts/FreeMonoBoldOblique9pt7b.h" //include font FreeMonoBoldOblique9pt7b.h Adafruit_SSD1306 OLED(-1); void setup() { OLED.setFont(FreeMonoBoldOblique9pt7b); // Use font from file include OLED.begin(SSD1306_SWITCHCAPVCC,0x3C); // initialize with the I2C addr 0x3C (for the 128x64) } void loop(){ OLED.clearDisplay(); OLED.setTextColor(WHITE); //Text is white ,background is black OLED.setTextSize(1); OLED.setCursor(0,11); OLED.println("OLED 128x64"); OLED.drawLine(0, 15, 127,15, WHITE); OLED.setCursor(0,30); OLED.println("Arduino...."); OLED.setCursor(15,55); OLED.println("Shop"); OLED.setTextSize(2); OLED.setCursor(0,59); OLED.println(" 99"); OLED.drawLine(0, 63, 127,63, WHITE); OLED.display(); // delay(200); } หรือแบบที่ 2 ใช้ U8g2 new ติดตั้ง library ก่อนใช้งาน U8g2 library: https://github.com/SGBotic/U8g2_Arduino #include "U8g2lib.h" #include "Wire.h" U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE); void setup(void) { u8g2.begin(); } void loop(void) { u8g2.firstPage(); do { u8g2.setFont(u8g2_font_ncenB10_tr); u8g2.drawLine(1, 28, 127, 28); u8g2.drawRFrame(1,1,127,63,1); u8g2.drawStr(10,22,"OLED 1.3 inch"); u8g2.drawStr(20,43,"128*64 pixel"); u8g2.drawStr(5,60,"ArduinoShop99"); } while ( u8g2.nextPage() ); }
