Step Up XL6009 / XL6019 โมดูลเพิ่มแรงดัน DC-DC Adjustable Buck Boost Converter ตัวควบคุมแรงดันไฟฟ้า

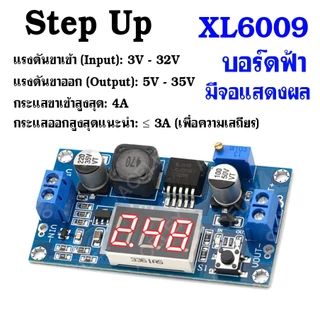

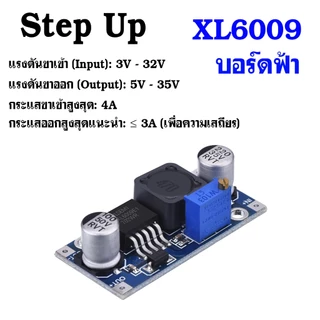

XL6009 / XL6019 โมดูลเพิ่มแรงดัน DC-DC Step up Adjustable . 🧩 XL6009:สีฟ้า มีจอ และไม่มีจอ แสดงผล XL6009 DC-DC Boost adjustable regulated power supply module 🔧 สเปกหลัก รุ่นชิป: XL6009EI แรงดันขาเข้า (Input): 3V – 32V แรงดันขาออก (Output): 5V – 35V (ปรับได้) กระแสขาเข้าสูงสุด: 4A กระแสขาออกสูงสุด: ≤ 3A (เพื่อความเสถียร) / 4A (สูงสุดชั่วคราว) ประสิทธิภาพการแปลง (Efficiency): < 94% Ripple: 50mV (ยิ่งกระแสสูง Ripple ยิ่งมาก) ความถี่สวิตชิ่ง: 400kHz กระแสขาเข้า no-load: ประมาณ 18mA อัตราการคงแรงดัน / โหลด: ±0.5% การเรียงกระแส: Asynchronous Rectification อุณหภูมิใช้งาน: 40°C ~ 85°C ⚠️ ข้อควรทราบ: ไม่มีวงจรป้องกันกลับขั้ว (reverse polarity) . 🧩 XL6009: สีแดง XL6009 DC-DC adjustable voltage regulator module (red version) 🔧 สเปกหลัก รุ่นชิป: XL6009E1 **ใช้ ชิป XLSEMI ของแท้ใหม่ 100% ชนิดโมดูล: DC-DC Boost Converter (Step-Up) แรงดันขาเข้า (Input): 5V – 32V แรงดันขาออก (Output): 5V – 50V (ปรับได้) กระแสขาเข้า (Input Current): สูงสุด 4A กระแสขาออก (Output Current): สูงสุด 2.5A ประสิทธิภาพ (Efficiency): สูงสุดประมาณ 94% Ripple ≈ 30mV (วัดที่แบนด์วิดท์ 20MHz) ➡️เพิ่มขา Enable: ควบคุมการเปิด–ปิดวงจร Boost ได้ มีขา Enable: High (1.4V – VIN) → เปิดวงจร // Low (0 – 0.8V) → ปิดวงจร // ค่าเริ่มต้น: High (เปิดอัตโนมัติ) กำลังไฟขาออก: ใช้งานทั่วไป ~15W (ไม่ต้องติดฮีทซิงก์) สูงสุด ~25W (ควรมีการระบายความร้อน) อุณหภูมิใช้งาน: -40°C ~ +85°C . 🧩 XL6009: สีแดง Buck-Boost (เพิ่ม-ลดแรงดันได้อัตโนมัติ) XL6009 DC-DC adjustable voltage regulator module (red version) 🔧 สเปกหลัก รุ่นชิป: XL6009E1 **ใช้ ชิป XLSEMI ของแท้ใหม่ 100% ชนิดโมดูล: DC-DC Boost Converter (Step-Up) แรงดันขาเข้า (Input): 5V – 32V แรงดันขาออก (Output): 1.2V – 35V (ปรับได้) กระแสขาเข้า (Input Current): สูงสุด 4A กระแสขาออก (Output Current): สูงสุด 1.5A ประสิทธิภาพ (Efficiency): สูงสุดประมาณ 94% Ripple ≈ 30mV (วัดที่แบนด์วิดท์ 20MHz) ➡️เพิ่มขา Enable: ควบคุมการเปิด–ปิดวงจร Boost ได้ มีขา Enable: High (1.4V – VIN) → เปิดวงจร // Low (0 – 0.8V) → ปิดวงจร // ค่าเริ่มต้น: High (เปิดอัตโนมัติ) กำลังไฟขาออก: ใช้งานทั่วไป ~15W (ไม่ต้องติดฮีทซิงก์) สูงสุด ~25W (ควรมีการระบายความร้อน) อุณหภูมิใช้งาน: -40°C
