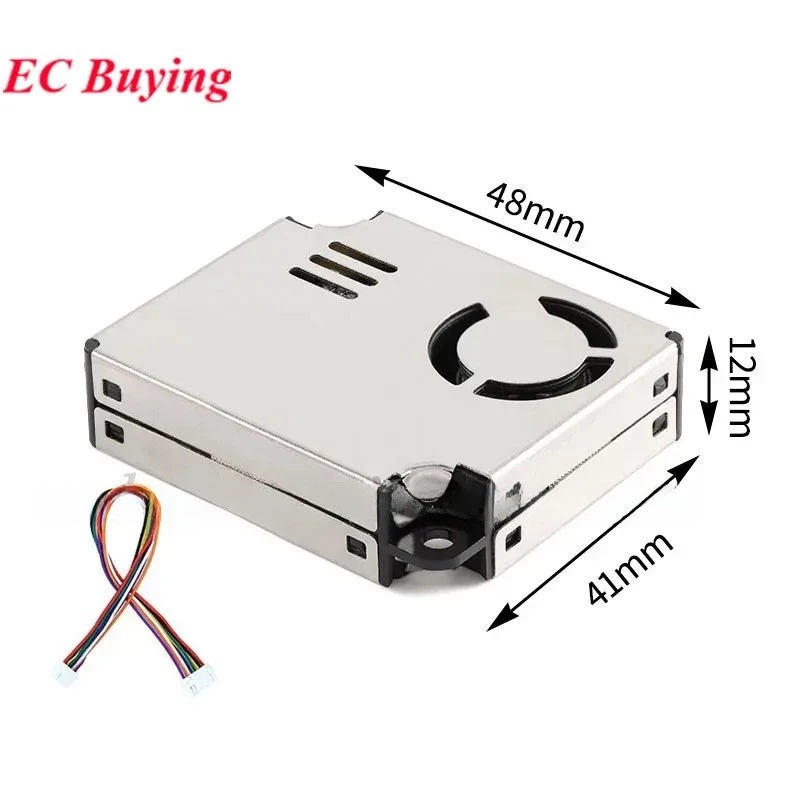

ต้นฉบับใหม่ D9 PM2.5 เลเซอร์ฝุ่นอนุภาคเซนเซอร์โมดูลตรวจจับ PM ในร่มแก๊ส Air คุณภาพการตรวจจับสําหรับเครื่องฟอกอากาศ

ลักษณะหลัก: อัตราการเตือนที่ผิดพลาดเป็นศูนย์ * * การตอบสนองแบบเรียลไทม์ * แก้ไขข้อมูลที่ถูกต้อง * อนุภาคขนาดเล็กพิเศษที่แยกแยะได้ 0.3 ไมโครเมตร * * * เส้นผ่านศูนย์กลางอนุภาคที่แยกแยะได้ขั้นต่ำ 0.3 ไมโครเมตร ประสิทธิภาพการป้องกันการรบกวนสูงเนื่องจากโครงสร้างสิทธิบัตรของเกราะป้องกันหกด้าน วิธีใช้: ปรับทิศทางช่องอากาศเข้าและช่องระบายอากาศเสริมเพื่อปรับเปลี่ยนการออกแบบที่แตกต่างกัน * ผลิตภัณฑ์หลัก: เซ็นเซอร์อุณหภูมิและความชื้น, เซ็นเซอร์ PM2.5, เซ็นเซอร์คุณภาพอากาศ, เซ็นเซอร์แก๊ส (เซ็นเซอร์ CO2, เซ็นเซอร์ CO, เซ็นเซอร์ O2, เซ็นเซอร์ O3, เซ็นเซอร์ CH2O, เซ็นเซอร์ NH3, เซ็นเซอร์เมเทน, เซ็นเซอร์ H2S), เซ็นเซอร์แอลกอฮอล์, เซ็นเซอร์อื่น ๆ ฯลฯ ข้อมูลจำเพาะของข้อมูลจำเพาะ แหล่งจ่ายไฟ VCC: PIN1: แหล่งจ่ายไฟ VCC 5V PIN2: GND power ground: GND power ground PIN3: NC NC NC PIN4: RXD: ขารับพอร์ตอนุกรม (3 ระดับ 3V) PIN5: พินส่งพอร์ตอนุกรม TXD (3 ระดับ 3V) RESET ถูกระงับระหว่างการใช้งาน PIN6: RESET ถูกระงับระหว่างการใช้งาน การลดระดับลงจะทำให้โมดูลทำงานผิดปกติ PIN7: NC NC PIN8: PWM PWM ขาออกสัญญาณความกว้างพัลส์ (3 ระดับ 3V) การออกแบบวงจรควรใส่ใจกับ 1) D9 ต้องใช้แหล่งจ่ายไฟ 5V เนื่องจากพัดลมต้องใช้ไดรฟ์ 5V การสื่อสารข้อมูลและหมุดควบคุมอื่น ๆ ต้องใช้ 3.3V ในระดับสูง แต่การสื่อสารข้อมูลอื่น ๆ และหมุดควบคุมต้องใช้ 3.3V เนื่องจากระดับสูง ดังนั้น MCU ของบอร์ดหลักที่เชื่อมต่อเพื่อการสื่อสารจึงควรใช้พลังงานจาก 3.3V หาก MCU ของเมนบอร์ดใช้พลังงาน 5V สายการสื่อสาร (RXD, TXD) และ ควรเพิ่มชิปแปลงระดับ A หรือวงจรในสายควบคุม (SET, RESET) 2) เอาต์พุตซีเรียลจะต้องเชื่อมต่อกับ PIN1, PIN2, PIN5 และพินอื่น ๆ เท่านั้นไม่จำเป็นต้องเชื่อมต่อ 3) เอาต์พุต PWM ต้องเชื่อมต่อกับ PIN1, PIN2, PIN8 และพินอื่น ๆ เท่านั้นไม่จำเ
