(3ชิ้น) SMA Female RP-SMA Male PCB Mount RF Connector Plug

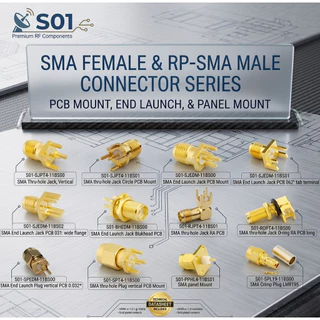

ขั้วต่อ RF แบบ SMA Female และ RP-SMA Male สำหรับติดตั้งบนแผ่นวงจรพิมพ์ (PCB) เป็นอุปกรณ์เชื่อมต่อสัญญาณความถี่วิทยุที่พบได้บ่อยในอุปกรณ์สื่อสารไร้สาย โดยมีรายละเอียดที่ควรทราบดังนี้ 1. การจำแนกประเภท (Gender & Polarity) ความแตกต่างที่สำคัญที่สุดคือลักษณะของเข็มตรงกลาง (Center Pin) ซึ่งมักสร้างความสับสนเนื่องจากการเรียกชื่อที่สวนทางกับลักษณะภายนอก: SMA Female (Jack): มีเกลียวนอกและ รูตรงกลาง RP-SMA Male (Reverse Polarity Plug): มีเกลียวในและ รูตรงกลาง (แทนที่จะเป็นเข็มเหมือน SMA Male ปกติ) RP-SMA Female (Jack): มีเกลียวนอกและ เข็มตรงกลาง . ข้อมูลทางเทคนิคทั่วไป ความต้านทาน (Impedance): ส่วนใหญ่เป็น 50 Ohm เพื่อความเสถียรของสัญญาณ ย่านความถี่ (Frequency Range): รองรับตั้งแต่ DC ถึง 6 GHz (สำหรับรุ่นมาตรฐาน) หรือสูงสุดถึง 18 GHz ในรุ่นประสิทธิภาพสูง วัสดุ: ตัวเรือนมักทำจากทองเหลือง (Brass) ชุบทองหรือนิกเกิล โดยมีฉนวนเป็น PTFE (Teflon) รูปแบบการติดตั้งบน PCB: มีทั้งแบบขาตรง (Straight), แบบเข้ามุม (Right Angle 90°), และแบบเสียบขอบบอร์ด (Edge Mount) สำหรับบอร์ดความหนาประมาณ 1.2 - 1.6 mm
