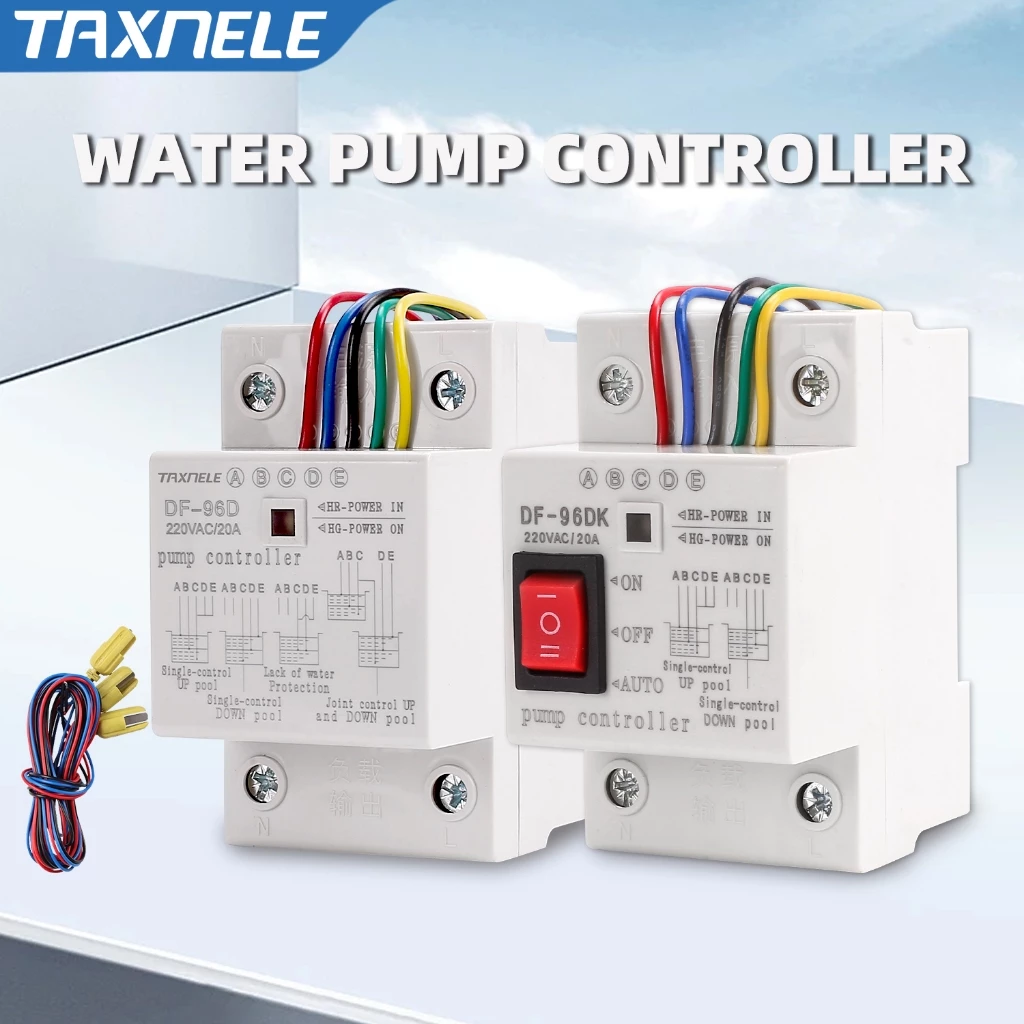

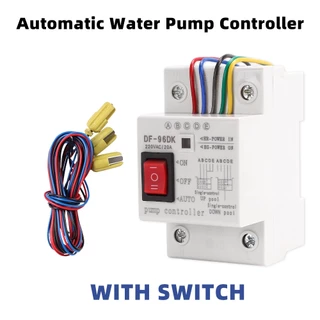

สวิตช์ควบคุมระดับน้ำอัตโนมัติ DF-96DK 20A 220V สำหรับถังน้ำ ปั๊มน้ำ เซ็นเซอร์ตรวจจับระดับน้ำ

แพคเกจรวม: สวิตช์ควบคุมระดับน้ำอัตโนมัติ 1 ชิ้น เซนเซอร์ 3 ชิ้น 200 ซม คำแนะนำในการติดตั้งสระว่ายน้ำ UP ควบคุมเดียว (ที่เก็บน้ำ) แสดงในรูปที่ 1 1 จุดควบคุมระดับน้ำด้านบน: A (สีแดง) - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุดหนึ่งเมื่อระดับน้ำถึงจุดหนึ่ง หัววัดสัมผัสน้ำและคอนโทรลเลอร์แบบสัมผัสของหัววัดสามารถหยุดปั๊มโดยอัตโนมัติ จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำลงจากจุด B หัววัดออกจากน้ำถึงและคอนโทรลเลอร์สามารถสตาร์ทปั๊มได้โดยอัตโนมัติ C (สีดำ) - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป เชื่อมต่อกับ C (สีดำ) (สีเขียว) และ E (สีเหลือง) คำแนะนำในการติดตั้งสระว่ายน้ำ DOWN แบบควบคุมเดียว (น้ำระบายน้ำ) ที่แสดงในรูปที่ 2 2 E - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุด E หัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ จุดควบคุมระดับน้ำต่ำลง เมื่อระดับของเหลวลดลงจุด D หัววัดออกจากน้ำถึงและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ ควรวาง C - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป A&b - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งการป้องกันน้ำขาดคำแนะนำในการติดตั้งการป้องกันน้ำแสดงในรูปที่ 3 3 C&d - จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำลงจากจุดนี้ หัววัด C หรือ D ที่เข้าถึงน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ เชื่อมต่อกับ E&C สั้น ๆ; A&b - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งสระว่ายน้ำที่แสดงในรูปที่ 4 4 จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำ UP เมื่อระดับน้ำถึงจุดหนึ่งหัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ ระดับน้ำที่ต่ำกว่าในสระว่ายน้ำ จะอยู่ที่ระดับน้ำที่ต่ำกว่า เมื่อระดับน
