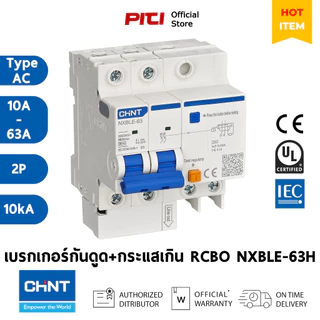

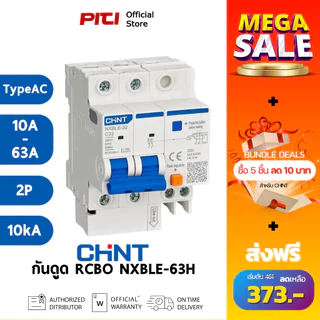

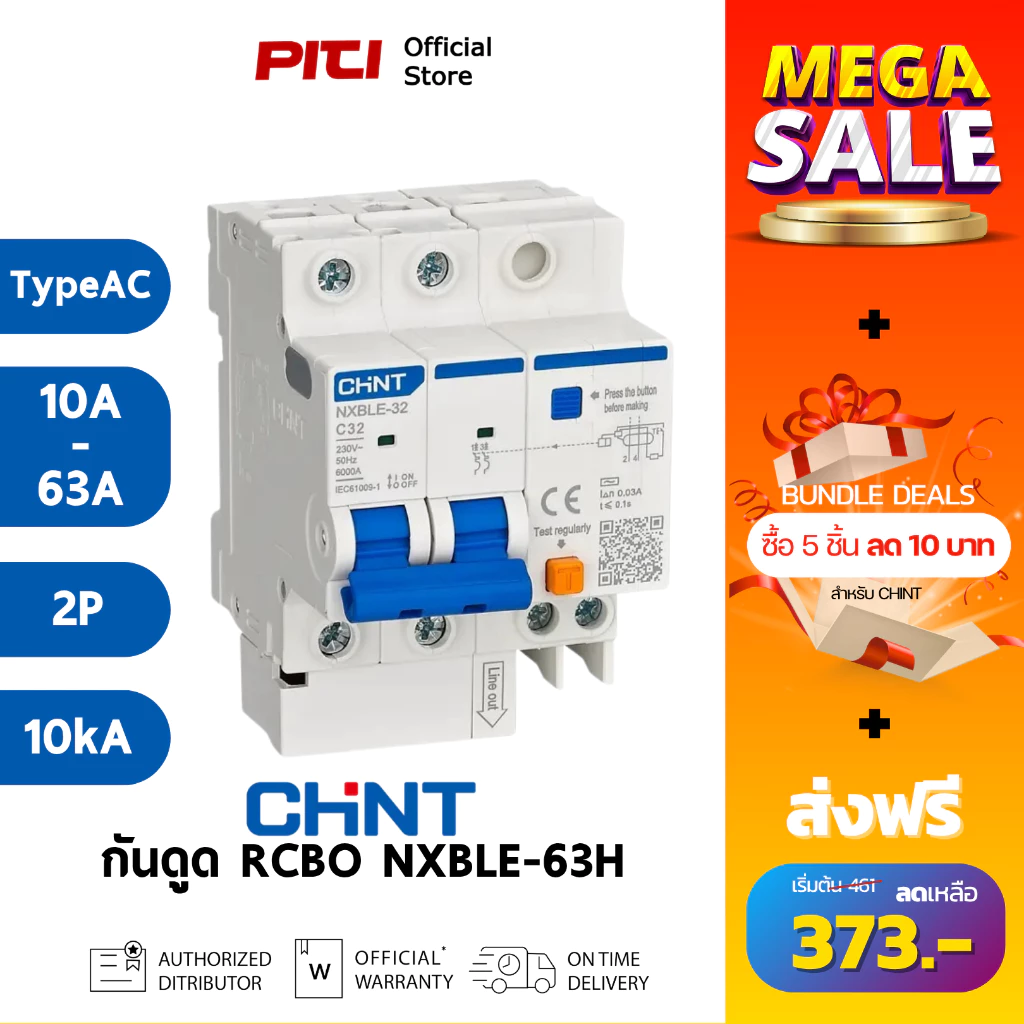

CHINT เบรคเกอร์กันดูด RCBO NXBLE-63H 2P (10A-63A) 30mA Type AC 10kA ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร

CHINT เบรคเกอร์กันดูด RCBO NXBLE-63H 2P (10A-63A) 30mA Type AC 10kA อุปกรณ์ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร CHINT RCBO NXBLE-63H เป็นอุปกรณ์ที่รวมการทำงาน กันดูด + กันไฟเกิน + กันลัดวงจร ในตัวเดียว ความสามารถตัดทั้งสายไฟและนิวทรัล 2P เลือกกระแสได้ตั้งแต่ 10A–63A ค่าป้องกันไฟรั่ว 30mA (Type AC) ตัดทันทีเหมาะกับความปลอดภัยของคน ความสามารถตัดลัดวงจร 10kA เพียงพอสำหรับบ้านและอาคาร มีปุ่ม TEST ตรวจสอบระบบได้ง่าย เหมาะกับ ปลั๊ก, ห้องน้ำ, เครื่องใช้ไฟฟ้า, บ้านและออฟฟิศ การทำงาน (Operating / Protection Principles) ✅ การป้องกัน ไฟรั่ว (RCD Function) เมื่อมีกระแสรั่วไหลจากสายไฟไปยังดิน (เช่น ผ่านร่างกายของคน) ระบบจะตรวจจับความต่างระหว่างกระแสไฟเข้าและออก ถ้าเกิน 30mA จะตัดวงจรทันทีภายใน ~0.03 วินาที เพื่อป้องกันการ ไฟดูด / ไฟช็อต ✅ การป้องกัน กระแสเกิน-ลัดวงจร (MCB Function) RCBO ตัวนี้ทำงานเหมือน MCB ทั่วไป คือ ✔️ ป้องกันกระแสที่สูงเกินกำหนด (Overload) ✔️ ป้องกันกระแสลัดวงจร ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ✅ ปิดเมนเบรกเกอร์หลักก่อนทำงานทุกครั้ง ✅ ตรวจสอบพิกัดไฟฟ้าให้ตรงกับระบบ แรงดัน: 230 / 240 V AC ✅ เลือกกระแสให้เหมาะกับโหลด ✅ ติดตั้งบนราง DIN-rail35 มม. ✅ ต้องต่อสายให้ถูกขั้วเท่านั้น เพื่อให้ระบบกันดูดทำงานได้สมบูรณ์ 🔌 ด้านเข้า (INPUT – ด้านบน) ▶ L (Line / Phase) : สายไฟจากแหล่งจ่าย ▶ N (Neutral) : สายนิวทรัลจากแหล่งจ่าย 🔌 ด้านออก (OUTPUT – ด้านล่าง) ▶ L (Line) : ออกไปหาโหลด ▶ N (Neutral) : ออกไปหาโหลด ✅ ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ การใช้งานในระบบไฟฟ้า (Electrical Application) ✅ การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร การทดสอบระบบกันดูด (TEST Button) บนตัว RCBO จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCBO ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TES
