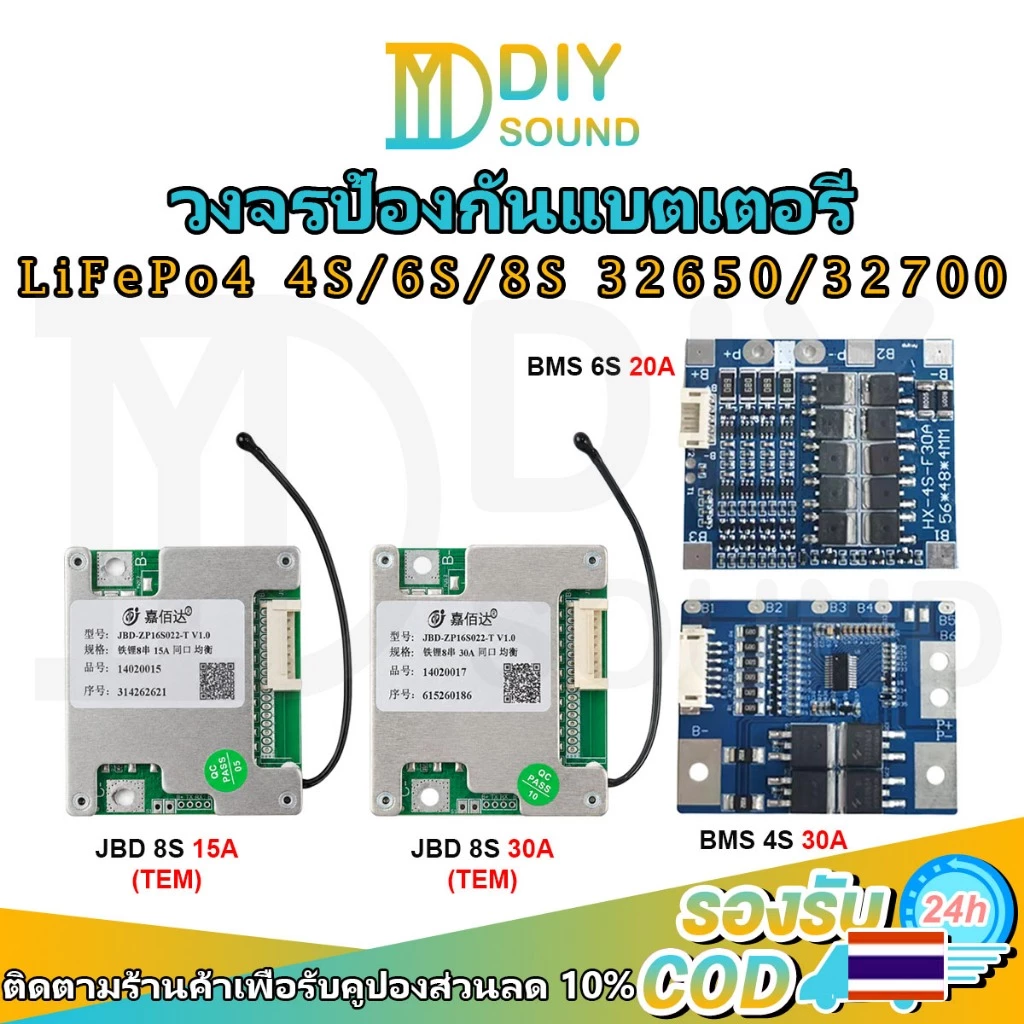

DIYsound BMS 6S 4S 8S LiFePO4 3.2V 14.6V 21.9V Li-ion 32650/18650 แบตเตอรี่วงจรควบคุมการทำงานของแบตเตอรี่ ลิเทียมฟอสเฟต

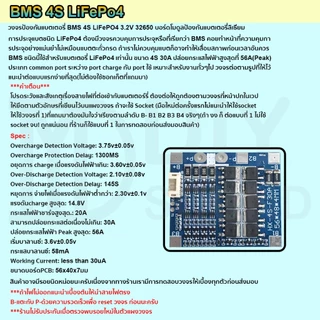

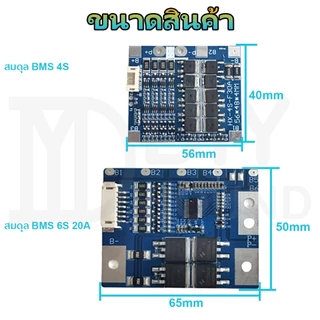

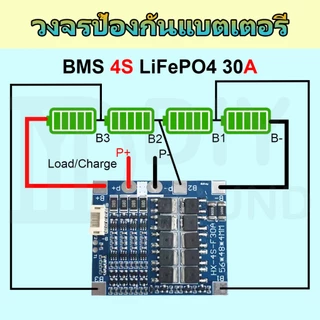

BMS 6S LiFePo4： LiFePo4 Battery BMS 6S 21.9V 20A วงจป้องกันแบตเตอรี่เสื่อม เหมาะสำหรับเแอมป์จิ๋ว 24V ลำโพงบูลทูธ BMS 6S 20A ค่าใช้จ่าย: 3.65+/- 25mV ต่อการปล่อยเซลล์โอเวอร์: 2.3V +/- 30mV ต่อแรงดันไฟฟ้าชาร์จเซลล์: 3.65V * 6 = 21.9V กระแสไฟทำงานต่อเนื่อง: 20Aover ปัจจุบัน: 50A แรงดันสมดุล: รองรับ ยอดคงเหลือปัจจุบัน: รองรับ สวิตช์อุณหภูมิ: รองรับ ขนาด: 65mmx50mmx6mm ไวท์ : 17g ขั้นตอนการรีเซ็ต BMS ใช้ขั้ว B- หมายเหตุ ***ถ้าไฟไม่ออกให้ทำการ reset BMS โดยนำสายไฟ 1 เส้นเปล่าๆ นำมาแตะ ระหว่าง B- กับ P- ชั่วขณะ จากนั้น วัดไฟ P+ กับ P- จะต้องเท่ากับ B- กับ B+ *** ร้านไม่รับประกัน เมื่อตรวจพบรอยไหม้ ใดๆ ที่แผงวงจร ให้ตรวจเช็คก่อน ถ้าต้องการเคลม (จะได้ไม่เสียค่าจัดส่งกลับและเสียเวลาค่ะ) ==================================================== BMS 4S LiFePo4： วงจรป้องกันแบตเตอรี่ BMS 4S LiFePO4 3.2V 32650 บอร์ดโมดูลป้องกันแบตเตอรี่ลิเธียม การประจุแบตชนิด LiFePo4 ต้องมีวงจรควบคุมการประจุหรือที่เรียกว่า BMS คอยทำหน้าที่ความคุมการประจุอย่างแม่นยำไม่เหมือนแบตตะกั่วกรด ถ้าเราไม่ควบคุมแบตก็อาจทำให้เสื่อมสภาพก่อนเวลาอันควร BMS ชนิดนี้ใช้สำหรับแบตเตอรี่ LiFePo4 เท่านั้น ขนาด 4S 30A ปล่อยกระแสไฟฟ้าสูงสุดที่ 56A(Peak) ประเภท common port ระหว่าง port charge กับ port ใช้ เหมาะสำหรับงานทั่วๆไป วงจรต่อตามรูปที่ให้ไว้ แนะนำต่อแบบแรกง่ายที่สุด(ไม่ต้องใช้ซอกเก็ตที่แถมมา) ***คำเตือน*** โปรดระวังและสังเกตุเรื่องสายไฟที่ต่อเข้ากับแบตเตอร์รี่ ต้องต่อให้ถูกต้องตามวงจรที่หน้าปกในเวป ให้ยึดตามตัวอักษรที่เขียนไว้บนแผงวงจร ถ้าจะใช้ Socket (มือใหม่ต่อครั้งแรกไม่แนะนำให้ใช้socket ให้ใช้วงจรที่ 1)ที่แถมมาต้องมันใจว่าเรียงตามลำดับ B- B1 B2 B3 B4 จริงๆ(ถ้า งง ก็ ต่อแบบที่ 1 ไม่ใช้ socket จบ! ถูกแน่นอน ที่ร้านก็ใช้แบบที่ 1 ในการทดสอบก่อนส่งมอบสินค้า) Spec : Overcharge Detection Voltage: 3.75v±0.05v Overcharge P
