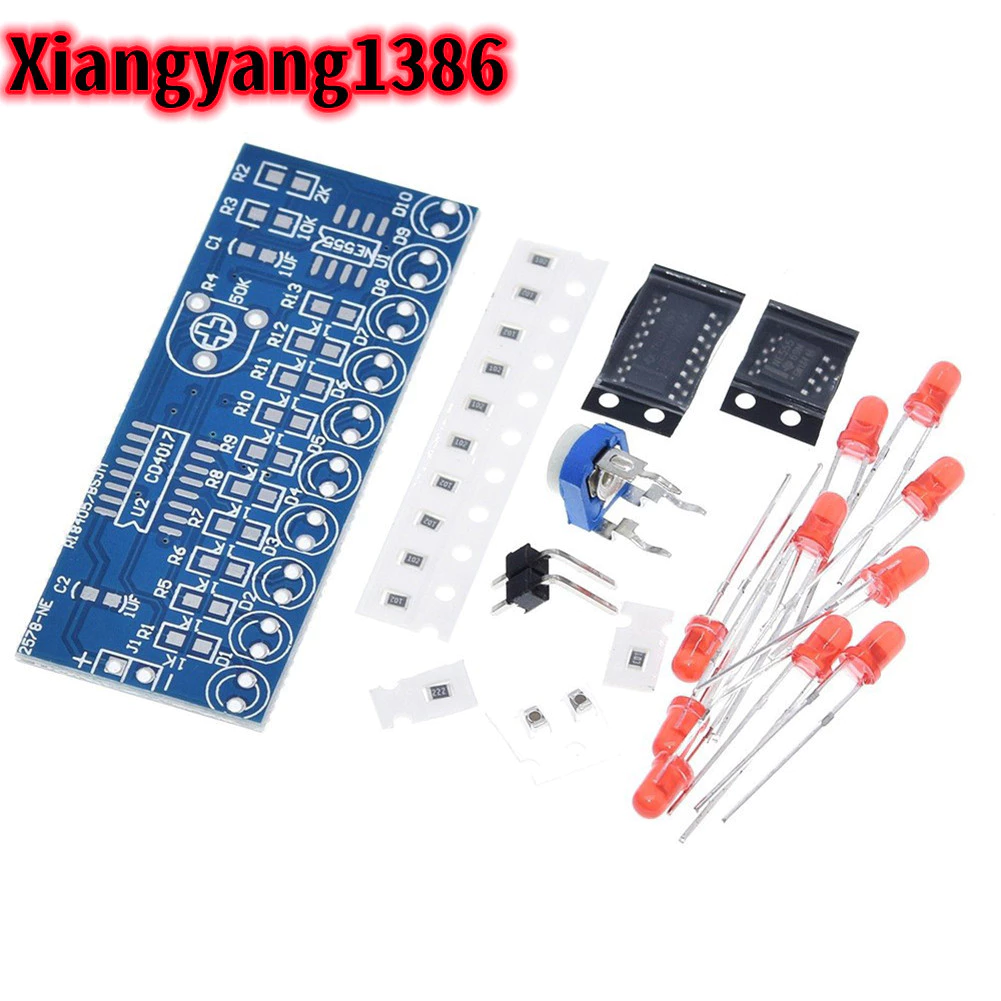

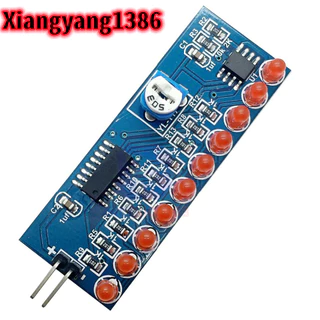

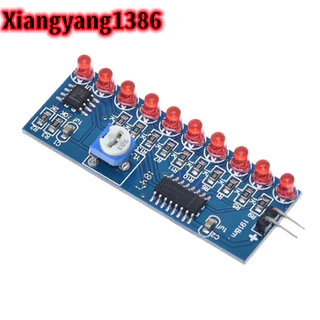

1/5PCS mart Electronics ชุด NE555 + CD4017 ไฟ LED น้ําไหล DIY ชุดการผลิตอิเล็กทรอนิกส์ Suite DIY วิ่ง LED Flow ไฟ LED

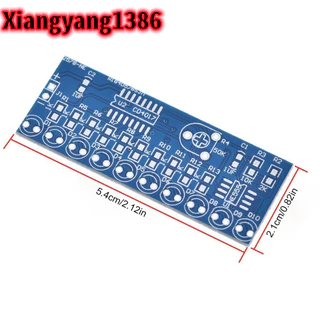

1.7g. น้ำหนักหนึ่งชุด: 6.7g ชื่อชุดอุปกรณ์: NE555 + CD4017 ชุดไฟไหล / ชิ้นส่วนหลวม แรงดันไฟฟ้า: 2.5-14.5V ขนาด PCB: 5.4 ซม. * 2.1 ซม. ความหนา PCB ของ PCB: 1.6 มม หลักการวงจร: ชุดนี้ส่วนใหญ่ประกอบด้วยวงจรสร้างนาฬิกาและวงจรนับทศนิยม เป็นเครื่องสั่นมัลติฮาร์มอนิกที่น่าตื่นเต้นด้วยตัวเองโดยมี NE555 เป็นแกนกลาง แหล่งจ่ายไฟจะชาร์จประจุ C1 ผ่าน R2, R3 และ R4 เมื่อ C1 เริ่มชาร์จครั้งแรกพิน NE555 สองพินยังคงอยู่ในระดับต่ำดังนั้นขั้วเอาต์พุตสามพินจึงอยู่ในระดับสูง เมื่อแหล่งจ่ายไฟชาร์จ C1 เป็น 2/3 ของแรงดันไฟฟ้าผ่าน R2, R3 และ R4 ขั้วเอาต์พุตจะเปลี่ยนระดับขาออกสามพินจากสูงไปต่ำ ท่อระบายภายในของการดำเนินการ NE555, และตัวเก็บประจุ C1 จะถูกปล่อยออกผ่านเจ็ดพินของ R4, R3, และ NE555. เมื่อแรงดันไฟฟ้าที่ปลายทั้งสองของ C1 ต่ำกว่า 1/3 ของแรงดันไฟฟ้าระดับสามพินของ NE555 จะเปลี่ยนจากต่ำไปสูงอีกครั้ง การสร้างการสั่นในรอบนี้จะเกิดขึ้นอีกครั้ง. เวลาในการชาร์จคือ 0.695 (R2 + R3 + R4) C1 และเวลาในการปล่อยคือ 0.695 (R4 + R3 + R3) C1 และเวลาในการปล่อยคือ 0.695 (R4 + R3) C1 การปรับ R4 สามารถควบคุมความถี่เอาต์พุตของออสซิลเลเตอร์ สัญญาณการสั่นของนาฬิกาของ NE555 จะถูกเพิ่มอย่างต่อเนื่องในพิน 14 ของ CD4017 และไฟ LED 10 ดวงเชื่อมต่อกับขั้วเอาต์พุต 10 ขั้วของ CD4017 เมื่อขั้วเอาต์พุต 10 ขั้วของ CD4017 ผลัดกันสร้างระดับสูงภายใต้การกระทำของสัญญาณนาฬิกา D1-D10 จะสว่างขึ้นตามลำดับโดยสร้างเอฟเฟกต์แสงที่ไหล ปรับ R4 เพื่อปรับความเร็วในการไหลของไฟ LED รายชื่อส่วนประกอบหลวม: จำนวนชื่อส่วนประกอบ บอร์ด PCB 1 เข็มงอ 2P 2P 1 ตัวเก็บประจุ 1UF 2 ไฟ LED 3 มม. สีแดง 10 ดวง 3 มม. ตัวต้านทาน 1K 10 ตัวต้านทาน 2.2K 1 ตัวต้านทาน 10K 10K 1 โพเทนชิออมิเตอร์สีน้ำเงินขาว 50K 1 NE555 NE555 1 ซีดี 4017 1
