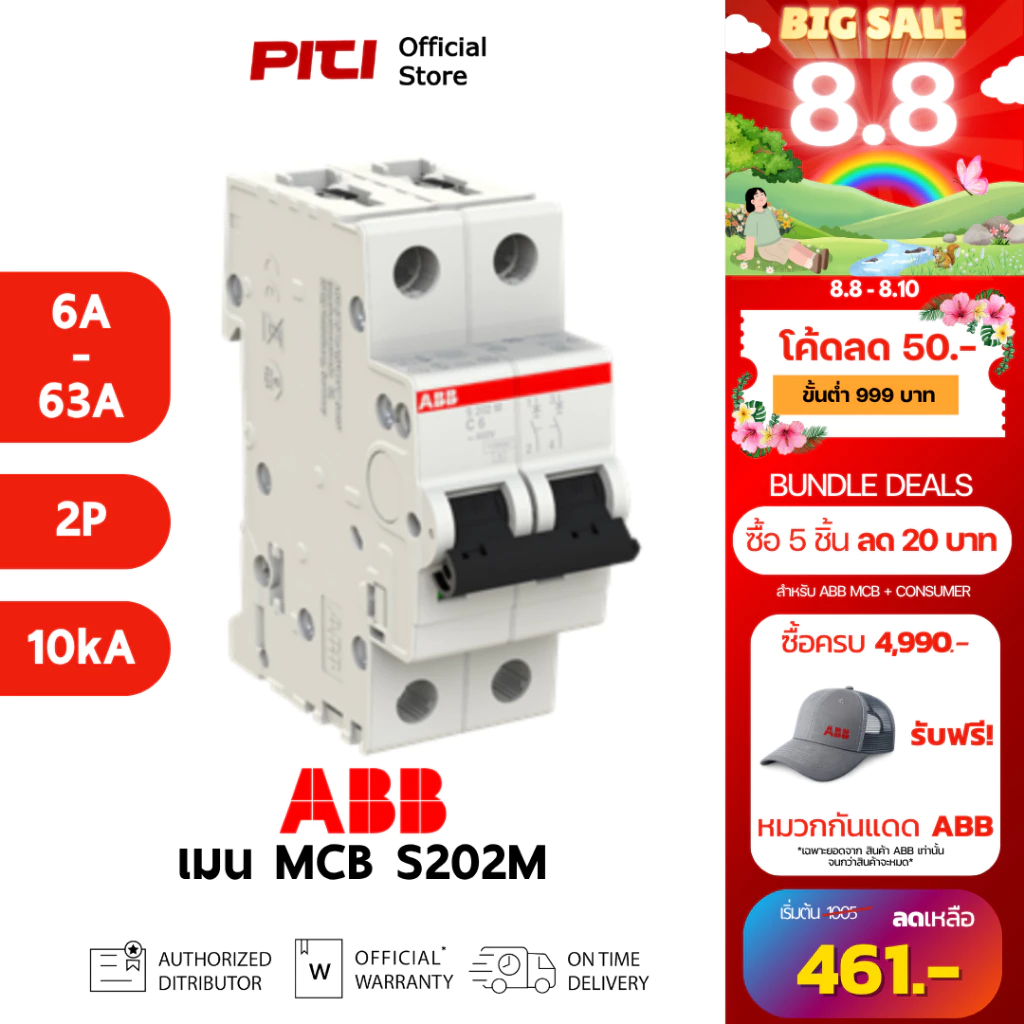

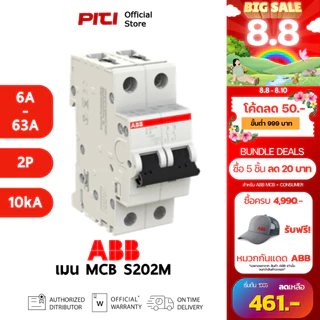

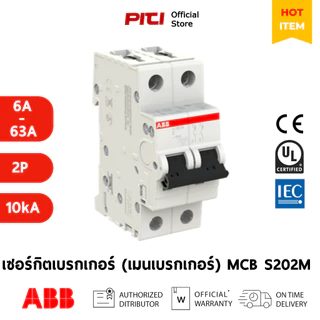

ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M (6A - 63A) 2P 10kA Miniature Circuit Breaker

ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M (6A - 63A) 2P 10kA Miniature Circuit Breaker ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M ( 6A - 63A ) 2P 10kA Miniature Circuit Breaker แบบ 2 โพล ที่ตัดได้ทั้ง L และ N เหมาะใช้เป็นเมนเบรกเกอร์ในตู้คอนซูมเมอร์ยูนิตหรือตู้คอนโทรลของ บ้าน สำนักงาน และโรงงาน หลักการทำงานใช้สำหรับตัดวงจรเมื่อมีกระแสเกิน (Overload) และไฟฟ้าลัดวงจร (Short Circuit) สามารถตัดกระแสลัดวงจร 10kA และใช้งานที่แรงดันสูง ถึง 440V ติดตั้งบน DIN-rail ถ้าต้องการป้องกันไฟดูด แนะนำติดตั้ง RCCB หรือ RCBO หน้าตัว MCB อีกชั้น การทำงาน (Operating / Protection Principles) 1. กลไกความร้อน (Thermal tripping) ✅ ใช้สำหรับตัดวงจรเมื่อมีกระแสเกิน (Overload) — คือเมื่อโหลดใช้งานมากกว่าค่าที่ตั้งไว้ (แอมป์ A) เป็นเวลาที่มากพอ โมดูลจะร้อน ทำให้ชิ้นส่วน bimetal ขยายตัว แล้วเบรกเกอร์จะตัดวงจรเพื่อป้องกันอุปกรณ์ไฟฟ้าไม่ให้เสียหายจากความร้อนสะสม 2. กลไกแม่เหล็ก (Magnetic / Electromechanical tripping) ✅ ใช้สำหรับกรณีไฟลัดวงจร (Short Circuit) — เมื่อมีกระแสไฟฟ้าสูงมากจากการลัดวงจร ชนิดที่อยู่นอกเหนือความจุที่กลไกความร้อนรับได้ทัน Magnetic trip จะทำงานทันทีเพื่อตัดวงจร ทันทีที่แรงดันหรือกระแสเกินขึ้นสูงมาก การรวมสองกลไกนี้ทำให้ MCB สามารถคุ้มครองทั้งในกรณี Overload และ Short-circuit ได้อย่างมีประสิทธิภาพ วิธีการใช้งาน (Installation & Operation) 1. ติดตั้งบนราง DIN ✅ MCB รุ่น S202M-C ออกแบบให้ติดตั้งบน DIN-rail ขนาด 35 มม. ในตู้คอนซูมเมอร์ยูนิตหรือตู้คอนโทรล ✅ ติดตั้งให้ด้านคันโยก (toggle) หันออกด้านหน้าเพื่อให้สังเกตและสับวงจรได้ง่าย ✅ ควรขันสกรูที่ขั้วต่อ (terminal) ด้วยแรงบิดที่ผู้ผลิตกำหนด (≈ 2.8 Nm) เพื่อให้แน่นและลดความร้อนที่จุดต่อ 2. เชื่อมต่อกับอุปกรณ์อื่นในระบบ ✅ เมื่อติดตั้งในตู้ Consumer Unit / MDB ✅ เมนด้านบนใช้ S202M 2P เป็น Main Isolator/MCB ✅ ด้านโหลดต่อไปยัง MCB ย่อยรุ่น S201/S202 ตามวงจรย่อย ✅ ถ้าต้องการป้องกันก
