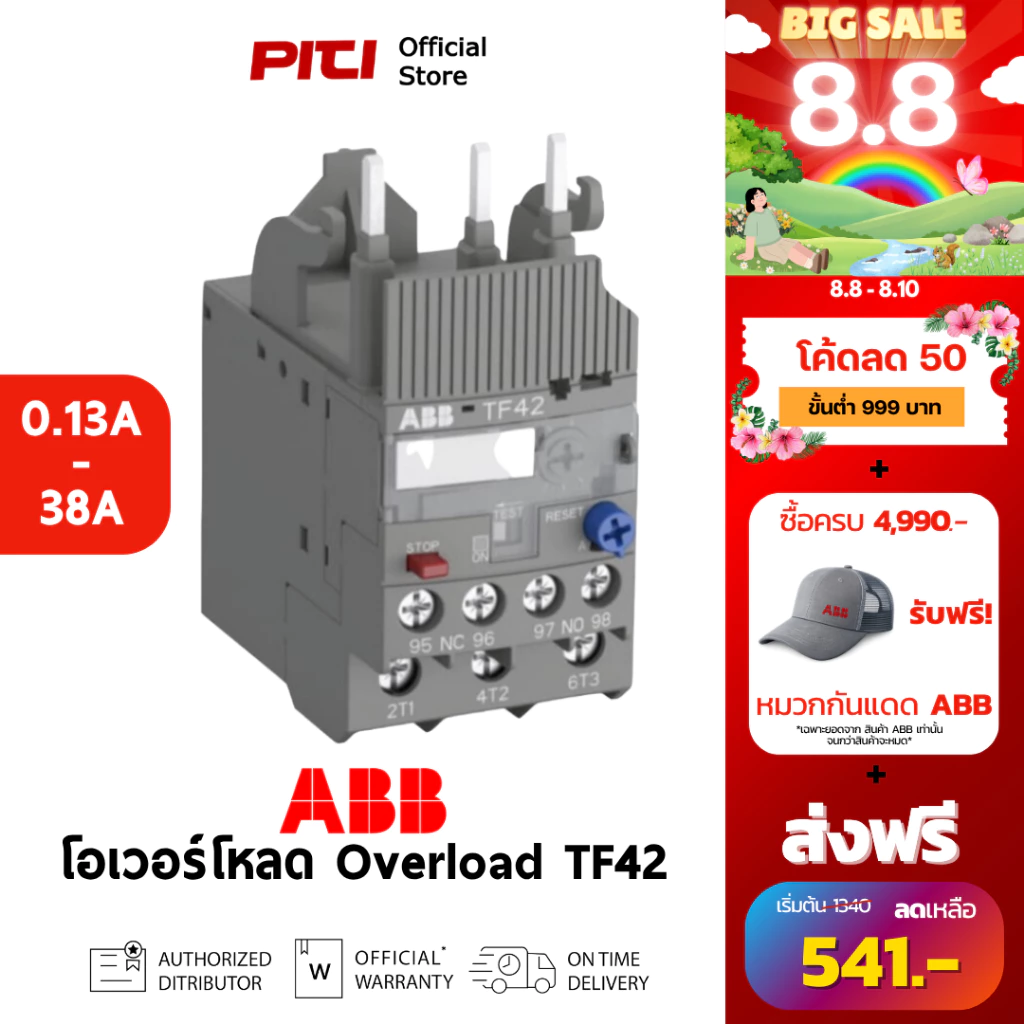

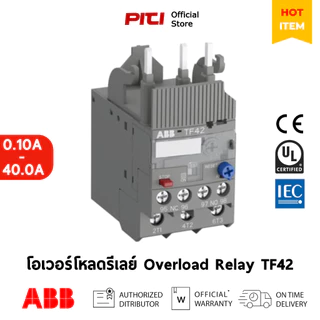

ABB โอเวอร์โหลดรีเลย์ TF42 กระแส (0.10A - 38A) Thermal Overload Relay สำหรับคอนแทคเตอร์ AF09 - AF38

ABB โอเวอร์โหลดรีเลย์ TF42 ช่วงปรับตั้งกระแสโอเวอร์โหลด ( 0.10A - 38A ) พิกัดมอเตอร์ (380-400V) Thermal Overload Relay สำหรับคอนเทคเตอร์รุ่น AF09 - AF38 ABB TF42 คือ โอเวอร์โหลดรีเลย์ ที่ใช้ร่วมกับคอนแทคเตอร์ AF09–AF38 ช่วงปรับตั้งกระแส 0.10A-38A (ตามรุ่น) พิกัดการใช้งาน สำหรับมอเตอร์ 3 เฟส และ 1 เฟส 380–400V ใช้ป้องกันมอเตอร์ไม่ให้ไหม้จากการโอเวอร์โหลดกระแสเกิน และการขาดเฟส โดยจะไปสั่งตัดคอนแทคเตอร์ รุ่น AF ออก เมื่อมอเตอร์กินกระแสเกินค่าที่ตั้งไว้ ช่วยยืดอายุมอเตอร์ ลดโอกาสไหม้ และลด Downtime ของระบบ เหมาะกับงานอุตสาหกรรมทุกประเภท การทำงาน (Operating / Protection Principles) ✅ เมื่อกระแสเกิน (Overload) ✔ กลไกภายในจะ “ดีด” ทำให้ชุดคอนแทค 95-96 (NC) เปิด และ 97-98 (NO) ปิด ✔ วงจรควบคุมคอยล์คอนแทคเตอร์ AF จะถูกตัด → มอเตอร์หยุด ทำให้ขดลวดและฉนวนมอเตอร์ไม่ไหม้ ✅ การป้องกันขาดเฟส (Phase loss protection) ✔ ถ้ามอเตอร์ขาดเฟส 1 เส้น กระแสอีก 2 เฟสจะสูงขึ้นมาก Bimetal จะร้อนเร็ว และรีเลย์จะทริปออก (sensitive to phase loss ตาม IEC/EN 60947-4-1) ✅ ชดเชยอุณหภูมิ (Temperature compensation) ✔ มีระบบชดเชยอุณหภูมิแวดล้อมในช่วง -25…+60°C ✔ ช่วยให้ค่าทริปใกล้เคียงค่าที่ตั้งไว้ แม้อุณหภูมิในตู้คอนโทรลสูง/ต่ำกว่าปกติ ✅ โหมดรีเซ็ต (Reset Mode) ✔ เลือกได้ระหว่าง Manual reset และ Auto reset ที่สวิตช์ด้านหน้า ✔ มีปุ่ม TEST สำหรับลองทริป และปุ่ม STOP สำหรับหยุดมอเตอร์จากหน้าโอเวอร์โหลดเลย วิธีการใช้งาน (Installation & Operation) การติดตั้ง (Installation) ✅ เตรียมอุปกรณ์ เลือก TF42 รุ่นที่ ครอบคลุมช่วงกระแสนั้น ✅ ประกบ TF42 เข้ากับคอนแทคเตอร์ AF ถูกออกแบบให้ สวมเข้ากับด้านล่างของ AF ได้โดยตรง ✅ เดินสายวงจรหลัก สายจากคอนแทคเตอร์ต้องผ่าน TF42 ทุกเฟส ✅ ต่อวงจรควบคุม ต่อคอนแทค (NO) (NC) ✅ ตั้งค่าและทดสอบการทำงาน การใช้งาน (How to Use) ✅ การใช้งานในระบบไฟฟ้า ป้องกันมอเตอร์ในระบบ ✔ DOL Starter – AF09…AF38 + TF42 + Pr
