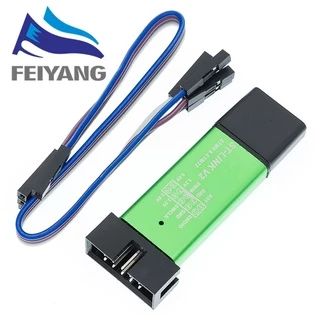

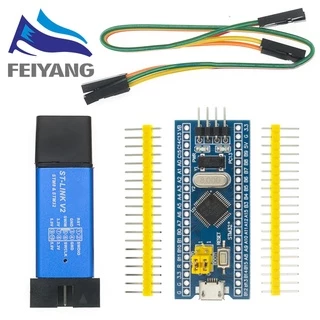

โมดูลบอร์ดไมโครคอนโทรลเลอร์ ระบบขั้นต่ํา STM32F103C6T6 STM32F103C8T6 ARM STM32 สําหรับ Arduino ST-Link V2 Mini STM8

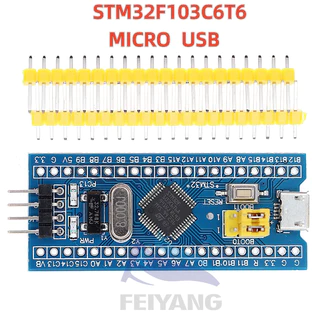

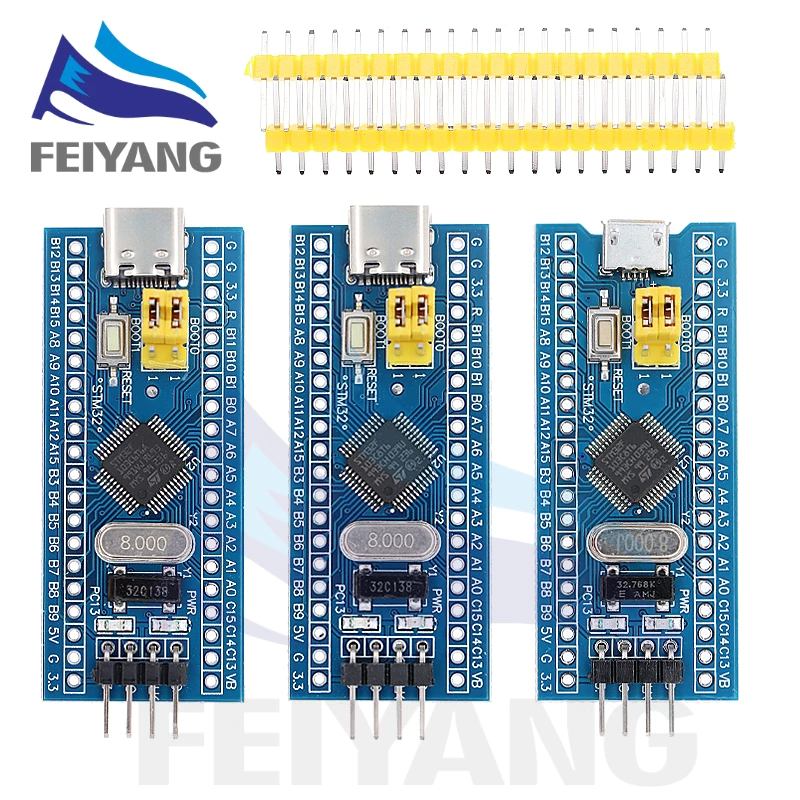

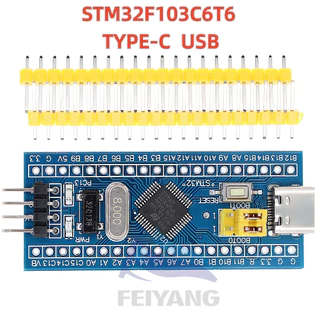

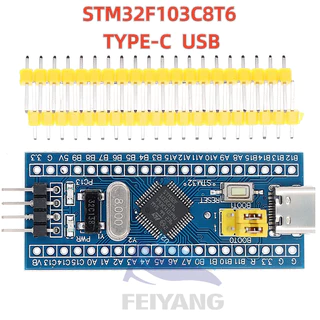

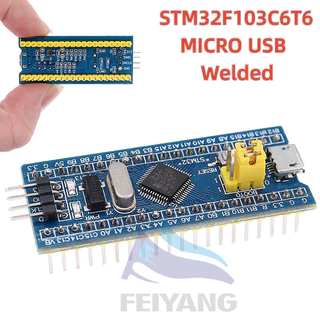

การแนะนำผลิตภัณฑ์ นี่คือชิปหลักสำหรับบอร์ดหลัก CS32F103C8T6 คุณสมบัติมีดังนี้: บอร์ดใช้วงจร MCU พื้นฐานที่สุดวงจรคริสตัล 8M และ 32768 วงจรจ่ายไฟ USB บอร์ดหลักแบ่งออกเป็นสองแถวนำไปสู่พอร์ต I / O ทั้งหมด 3 พร้อมอินเทอร์เฟซการดาวน์โหลดดีบักจำลอง SWD ง่ายและสะดวกความเร็วในการแก้จุดบกพร่อง การใช้อินเทอร์เฟซ Mirco USB คุณสามารถสื่อสาร USB และแหล่งจ่ายไฟอินเทอร์เฟซ USB เข้ากันได้กับอินเทอร์เฟซเครื่องชาร์จโทรศัพท์มือถือ Andrews ธรรมดา แบรนด์ RTC crystal Epson เริ่มต้นง่ายมีเสถียรภาพมากขึ้น หมุดไม่ได้เป็นค่าเริ่มต้นในการเชื่อม, ผู้ใช้ตามสถานการณ์การใช้งานของตัวเองเพื่อเลือกทิศทางการเชื่อมของตัวเอง. หากจำเป็นต้องเชื่อมหากต้องการการเชื่อมโปรดแจ้งเจ้าของ Keil สามารถใช้เพื่อรวบรวมคอมไพเลอร์ IAR สามารถดาวน์โหลดผ่าน J-Link หรือ USART1 ขั้นตอนขั้นตอนเป็นเจ้าของและขั้นตอนการแก้จุดบกพร่องมีปัญหาสามารถปรึกษาเจ้าของได้ รายละเอียดชิปชิปชิป: 1, 32F103C8T6 ประเภทแพ็คเกจ: LQFP; จำนวนพิน: 48; เคอร์เนล: Cortex-M3; ความถี่ในการทำงาน: 72MHz; ทรัพยากรการจัดเก็บข้อมูล: แฟลชไบต์ 64K, แฟลชไบต์ 20KByte SRAM; ทรัพยากรอินเทอร์เฟซ: 2x SPI, 3x USART, 2x I2C, 1x CAN, พอร์ต 37x I / O, การแปลงอนาล็อกเป็นดิจิตอล: 2x ADC (12 บิต / 16 ช่อง) ตัวจับเวลาทั่วไป 3 ตัวและตัวจับเวลาขั้นสูง 1 ตัว: ตัวจับเวลาทั่วไป 3 ตัวและตัวจับเวลาขั้นสูง 1 ตัว ดาวน์โหลดดีบัก JTAG / SWD: รองรับอินเทอร์เฟซดีบัก JTAG / SWD เพื่อดาวน์โหลดรองรับ IAP ชิปควบคุม RT9193: 3.3V 2, RT9193: ชิปควบคุมสูงสุด 300mA คำอธิบายอินเทอร์เฟซ: 1, อินเทอร์เฟซ SWD: รองรับการจำลอง, ดาวน์โหลดและแก้จุดบกพร่อง อินเทอร์เฟซ Mirco USB: แหล่งจ่ายไฟและการสื่อสาร USB ไม่รองรับการดาวน์โหลด อินเทอร์เฟซ USART1: USART1 สามารถใช้เพื่อดาวน์โหลดโปรแกรมหรือใช้ USA
